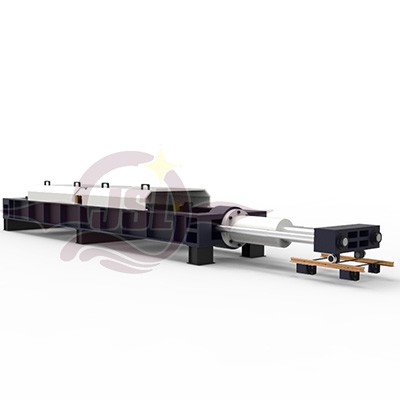

金试力150吨电液伺服卧式拉力试验机
一、主机性能特点
1)微机控制电液伺服卧式拉力试验机主要适用于各类钢丝绳、螺栓、锚链以及五金索具、卸扣等试件的拉伸试验。
2)采用框架结构卧式主机，伺服油缸加力。
3)高精度拉压式负荷传感器测力，光电编码器或磁致伸缩传感器测量位移。
4)专用拉伸附具可根据不同种类、不同规格的试样选配。
5)移动横梁可方便试验空间调整。
6）负荷、加荷速率、位移、时间及试验曲线动态显示等功能
7)曲线形式可任意选择
8）能实现负荷、位移的数字标定，检验时每档具有过载保护功能，满载保护及位置保护
9）试验数据能任意存取，并实现数据和曲线的再分析，包括局部放大和数据再编辑
10）采用伺服控制技术，具有试验力、位移等闭环控制加载。微机自动采集数据，并进行数据处理，打印试验报告。
二、产品执行标准
GB/T2611-92 试验机通用技术要求
GB/T228-2002 金属拉伸试验方法
GB8170-87 数值修约规则
GB/T 1179-2017 圆线同心绞架空导线
GB/T 14049-2008 额定电压10KV架空绝缘电缆
GB/T 12527-2008 额定电压1KV及以下架空绝缘电缆
GB/T 4909.3-2009 裸电线试验方法
GB T 22077-2008 架空导线蠕变试验方法
金试力150吨电液伺服卧式拉力试验机技术参数
|
最大试验力（kN） |
100Kn-6000kN可选 |
|
试验力测量范围 |
2%-100%FS |
|
试验力示值精度 |
±1% |
|
位移测量分辨力 |
0.005mm |
|
试验速度 |
0-100mm/min |
|
试验空间 |
1000-20000mm(有级调整，调整步距600mm,可非标定制） |
|
活塞行程 |
600-2000mm（依协议） |
